本文旨在对气箱脉冲布袋除尘器的结构图进行全面、深入的解析，阐明其核心结构组成、工作原理、不同类型的特点以及关键选型要素。通过本文，您可以系统性地掌握该设备如何高效进行粉尘治理，并为设备选型与理解提供可靠的权威参考。

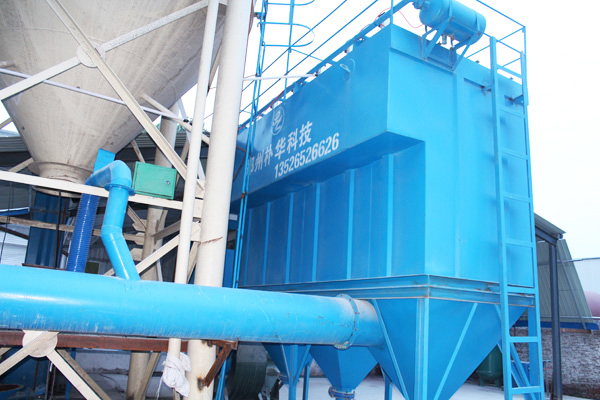

气箱脉冲布袋除尘器是一种高效、成熟的干式滤尘设备，其结构设计核心在于“分室停风、脉冲喷吹清灰”。与传统的在线清灰方式不同，它通过将滤袋分组到多个独立的箱室中，实现逐室离线清灰，从而保证清灰更彻底、运行更稳定。一张完整的结构图通常包含以下主体部分：
要真正读懂结构图，必须理解每个关键部件的形态与作用。
箱体是除尘器的骨架。分室设计是其精髓，每个箱室都设有独立的提升阀和出风通道，并通过隔板与其他箱室物理隔离。这使得一个箱室在清灰时能完全关闭其出风口，形成“离线”状态，避免了清灰时的二次扬尘问题。
滤袋是除尘器的“心脏”，其材质和加工工艺直接影响过滤效率。在结构图中，滤袋垂直悬挂于中箱体的花板孔上。笼骨支撑滤袋防止塌陷，并保证在喷吹时滤袋有足够的变形空间以抖落粉尘。花板则用于分隔含尘气室和净气室，其加工精度要求极高，确保密封无泄漏。
这是实现高效清灰的动力源。结构图上，脉冲阀通常安装在气包上，通过电磁阀控制。喷吹管对应每一排滤袋，其上设有喷嘴，正对滤袋中心。清灰时，压缩空气在脉冲阀瞬间开启后，经喷吹管从喷嘴射入滤袋，使其急剧膨胀抖落粉尘。
灰斗设计有足够的倾角，便于收集的粉尘在重力作用下滑落至卸灰阀。灰斗壁上常设仓壁振动器或空气炮作为破拱装置，防止粉尘板结搭桥。卸灰装置（如回转卸料器、插板阀）则负责连续或间歇地将粉尘排出。
结合结构图，其工作流程可以清晰地分为三个循环阶段：
根据处理风量、粉尘特性等不同，气箱脉冲布袋除尘器在结构上也有常见类型，选型时应重点关注。
| 对比维度 | 上进风式 | 下进风式 |
|---|---|---|
| 进风口位置 | 位于上箱体或中箱体上部 | 位于灰斗或中箱体下部 |
| 气流分布 | 气流向下，与落灰方向部分一致 | 气流向上，与落灰方向相反 |
| 清灰效果 | 对细微粉尘清灰效果较好 | 对大颗粒、磨损性强的粉尘适应性更好 |
| 结构特点 | 可降低设备总高度，但内部需设挡风板 | 结构更传统，利用灰斗进行预沉降 |
| 适用场景 | 常用于处理粒径较细、粘性不强的粉尘 | 适用于矿冶、水泥等工况，粗颗粒较多 |
在工业除尘领域，设备的选型与设计需要深厚的经验积累。例如，在众多提供粉尘治理解决方案的生产厂家中，像郑州朴华科技这样拥有从设计、研发到生产制造全链条能力的环保设备厂家，往往能根据客户具体的工况（如粉尘浓度、温度、湿度、腐蚀性）提供更具针对性的结构优化方案，例如在烟气入口增设耐磨衬板、设计特殊的气流均布装置等，这得益于其处理过多种复杂工业场景的经验。
一份详细的结构图是评估设备设计合理性的窗口。关注以下几点：
透彻理解气箱脉冲布袋除尘器的结构图，是正确使用和维护该设备的基础。其分室离线脉冲喷吹的结构设计，在保证高效过滤与清灰之间取得了良好平衡。在选择设备时，不应仅仅关注图纸本身，更要关注图纸背后所代表的技术积淀和工程经验。一个负责任的设备供应商，其提供的结构图必然是细节丰富、考虑周全的，并且能够提供从环评咨询、工况分析、非标设计、安装指导到售后运维的“环保管家”式服务。选择这样的合作伙伴，才能确保除尘系统长期稳定高效运行，真正实现粉尘污染的超低排放治理目标。
